局部放電監測系統通過監測電纜接頭接地線上安裝的局部放電檢測設備，實時檢測電纜內部發生的局部放電信號，有效地去除干擾信號。局部放電信號通過光纜傳輸?shù)阶冸娬颈O(jiān)測服務器電纜集控中心，并通過分析系統對局部放電的類型和局部放電水平進行分析判斷，評估局部放電的影響，判斷設備絕緣狀態，并給出相應設備維護維修指導方案。

系統構成

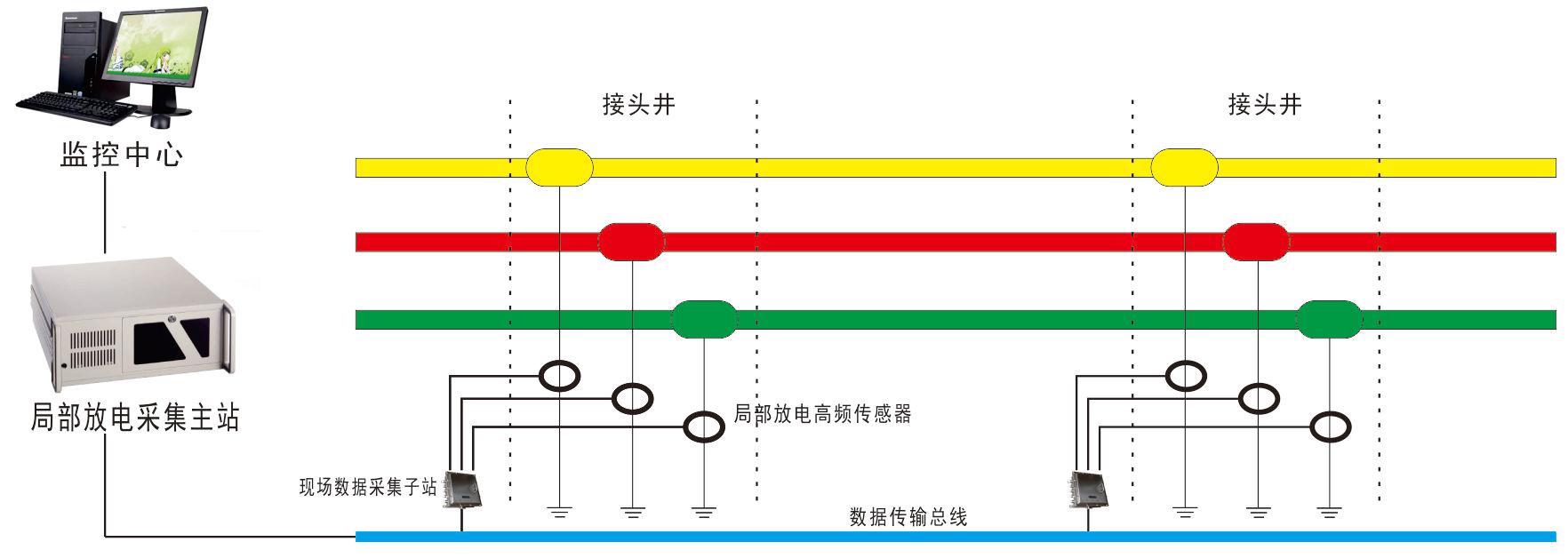

　　電纜接頭在線監測系統由多個模塊構成，分別為：傳感器、數據采集模塊、數據處理終端以及數據傳輸鏈路。
　　電纜接頭局放信號通過分布在各個監測點的高速采集模對信號進行選通、放大、采集，轉換成數字信號，經過網絡把數據傳送到數據服務器，由數據服務器統一對信號進行計算、分析操作。



系統功能
　　◆擊穿段預判斷：
　　◆局部放電實時在線監測：
　　◆局放故障自動識別及嚴重性判斷；
　　◆自動診斷鏈路故障；
　　◆遠程監測、故障定位。
